3.1. ENERGÍAS RENOVABLES (1)





















PULSA EN LA SIGUIENTE INFOGRAFÍA

E.HIDRÁULICA-EROSKI

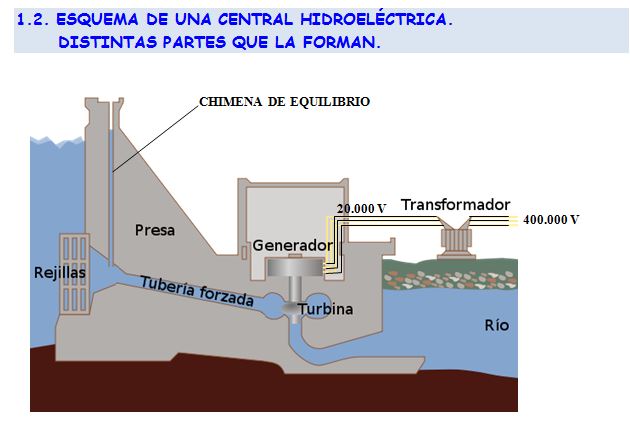

Central Hidroeléctrica de Paso Lago Escondido







PULSA EN LA SIGUIENTE INFOGRAFÍA

 EVE ENERGÍA HIDRÁULICA



TURBINA PELTON







TURBINA KAPLAN




TURBINA FRANCIS








PULSA EN LA SIGUIENTE INFOGRAFÍA


 COLECTOR SOLAR PLANO - EROSKI







PULSA EN LA SIGUIENTE INFOGRAFÍA

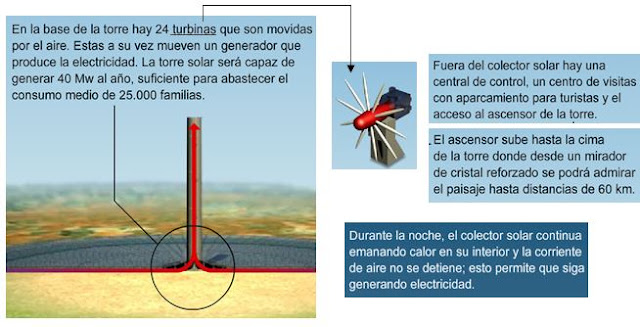

 TORRE SOLAR - EROSKI












PULSA EN LA SIGUIENTE INFOGRAFÍA
(TECNO 12-18)

 CENTRALES TERMOSOLARES - TECNO 12-18
(Se necesita contraseña)




















TRABAJO Y EXPOSICIÓN:

LAS CENTRALES TERMOSOLARES
EN ESPAÑA Y EN EL MUNDO






PULSA EN LA SIGUIENTE INFOGRAFÍA
(TECNO 12-18)


 HORNO SOLAR TECNO 12-18
(Se necesita contraseña)





PULSA EN LA SIGUIENTE INFOGRAFÍA
(TECNO 12-18)


 ENERGIA SOLAR FOTOVOLTAICA
(Se necesita contraseña)




Semiconductor
Es un elemento que se comporta como un conductor o como un aislante dependiendo de diversos factores, como por ejemplo el campo eléctrico o magnético, la presión, la radiación que le incide, o la temperatura del ambiente en el que se encuentre.
Los elementos químicos semiconductores de la tabla periódica se indican en la tabla adjunta.

ElementoGruposElectrones en
la última capa
Cd122 e-
AlGaBIn133 e-
SiCGe144 e-
PAsSb155 e-
SeTe, (S)166 e-

El elemento semiconductor más usado es el silicio, el segundo el germanio, aunque idéntico comportamiento presentan las combinaciones de elementos de los grupos 12 y 13 con los de los grupos 16 y 15 respectivamente (GaAs, PIn, AsGaAl, TeCd, SeCd y SCd). Posteriormente se ha comenzado a emplear también el azufre. La característica común a todos ellos es que son tetravalentes.






Semiconductor tipo N
Se obtiene llevando a cabo un proceso de dopado añadiendo un cierto tipo de átomos al semiconductor para poder aumentar el número de portadores de carga libres (en este caso negativos o electrones).
Cuando se añade el material dopante, aporta sus electrones más débilmente vinculados a los átomos del semiconductor. Este tipo de agente dopante es también conocido como material donante, ya que da algunos de sus electrones.
El propósito del dopaje tipo n es el de producir abundancia de electrones portadores en el material. Para ayudar a entender cómo se produce el dopaje tipo n considérese el caso del silicio (Si). Los átomos del silicio tienen una valencia atómica de cuatro, por lo que se forma un enlace covalente con cada uno de los átomos de silicio adyacentes. Si un átomo con cinco electrones de valencia, tales como los del grupo 15 de la tabla periódica (ej. fósforo (P), arsénico (As) antimonio (Sb), se incorpora a la red cristalina en el lugar de un átomo de silicio, entonces ese átomo tendrá cuatro enlaces covalentes y un electrón no enlazado. Este electrón extra da como resultado la formación de "electrones libres", el número de electrones en el material supera ampliamente el número de huecos, en ese caso los electrones son los portadores mayoritarios y los huecos son los portadores minoritarios. A causa de que los átomos con cinco electrones de valencia tienen un electrón extra que "dar", son llamados átomos donadores. Nótese que cada electrón libre en el semiconductor nunca está lejos de un ion dopante positivo inmóvil, y el material dopado tipo N generalmente tiene una carga eléctrica neta final de cero.

Semiconductor tipo P

Se obtiene llevando a cabo un proceso de dopado, añadiendo un cierto tipo de átomos al semiconductor para poder aumentar el número de portadores de carga libres (en este caso positivos o huecos).
Cuando se añade el material dopante libera los electrones más débilmente vinculados de los átomos del semiconductor. Este agente dopante es también conocido como material aceptor y los átomos del semiconductor que han perdido un electrón son conocidos como huecos.
El propósito del dopaje tipo P es el de crear abundancia de huecos. En el caso del silicio, un átomo tetravalente (típicamente del grupo 14 de la tabla periódica) se le une un átomo con tres electrones de valencia, tales como los del grupo 13 de la tabla periódica (ej. Al, Ga, B, In), y se incorpora a la red cristalina en el lugar de un átomo de silicio, entonces ese átomo tendrá tres enlaces covalentes y un hueco producido que se encontrará en condición de aceptar un electrón libre.
Así los dopantes crean los "huecos". No obstante, cuando cada hueco se ha desplazado por la red, un protón del átomo situado en la posición del hueco se ve "expuesto" y en breve se ve equilibrado como una cierta carga positiva. Cuando un número suficiente de aceptores son añadidos, los huecos superan ampliamente la excitación térmica de los electrones. Así, los huecos son los portadores mayoritarios, mientras que los electrones son los portadores minoritarios en los materiales tipo P. Los diamantes azules (tipo IIb), que contienen impurezas de boro (B), son un ejemplo de un semiconductor tipo P que se produce de manera natural.

Unión PN

Se denomina unión PN a la estructura fundamental de los componentes electrónicos comúnmente denominados semiconductores, principalmente diodos y transistores. Está formada por la unión metalúrgica de dos cristales, generalmente de silicio (Si), aunque también se fabrican de germanio (Ge), de naturalezas P y N según su composición a nivel atómico. Estos tipos de cristal se obtienen al dopar cristales de metal puro intencionadamente con impurezas, normalmente con algún otro metal o compuesto químico. Es la base del funcionamiento de la energía solar fotovoltaica.




PULSA EN LA SIGUIENTE INFOGRAFÍA

 ENERGIA SOLAR




ENERGÍA SOLAR FOTOVOLTAICA
¿CÓMO FUNCIONA?






¿CÓMO SE HACEN LOS PANELES SOLARES?














PULSA EN LA SIGUIENTE INFOGRAFÍA

 PLACAS SOLARES MÓVILES


PULSA EN LA SIGUIENTE INFOGRAFÍA

LAMINAS NANOSOLARES
